碳纤维（板）布加固工程施工质量控制流程
公司地址：陕西省西安市雁塔区长安南路493号航天大厦
手 机：13992885258 13992887558
电 话：029-88189505 029-88189506
传 真：029-88188368
邮 箱：xatianli@126.com 3511831198@163.com
网 址：www.xatianli.cn
一、基层处理
应清除被加固构件表面的剥落、疏松、蜂窝、腐蚀等劣化混凝土，露出混凝土结构层，并用修复材料将表面修复平整。表面有裂缝的，须先对裂缝进行灌缝或封闭处理。被粘贴混凝土表面应打磨平整，除去表层浮浆、油污等杂质，直至完全露出混凝土结构新面。梁、柱等构件转角粘贴处要进行倒角处理井打磨成圆弧状，圆弧半径满足设计或规范要求，一般不应小于20~25mm。混凝土表面应清理干净并保持干燥。
二、涂刷底层树脂
应按产品供应商提供的工艺规定配制底层树脂。应用滚筒刷将底层树脂均匀涂抹于混凝土表面。应在树脂表面指触于燥后立即进行下一步工序施工。
三、找平处理
1、应按产品供应商提供的工艺规定配制找平材料。
2、应对混凝土表面凹陷部位用找干材料填补平整，且不应有棱角。
3、转角处应用找平材料修复为光滑的圆弧，半径应不小于20mm。
4、应在找平材料表面指触干燥后立即进行下一步工序施工。
四、粘贴碳纤维片材
1、按设计要求的尺寸裁剪碳纤维布。
2、应按产品供应商提供的工艺规定配制漫渍树脂并均匀涂抹于所要粘贴的部位。
3、用专用的滚筒顺纤维方向多次滚压，挤除气泡，使浸渍树脂充分浸透碳纤维布。滚压时不得损伤碳纤维布。
4、多层粘贴重复上述步骤，应在纤维表面浸渍树脂指触干燥后立即进行下一层的粘贴。
5、在最后一层碳纤维布的表面均匀涂抹浸渍树脂。
五、表面防护
1、为保证防护材料与碳纤维片材之间有可靠的粘结，宜在碳纤维布的表面涂抹树脂后，待其胶粘剂指触面干时洒一层细砂。
2、表面防护层：为了防火达到要求，如采用水泥砂浆保护层时，其厚度不小于20mm。此项由建设单位另行安排专业施工队伍施工。
六、材料采购技术参数标准
1、碳纤维布复合材安全性能指标
类别 项目 | 单向织物（布） |
高强度I级 | |
抗拉强度标准值（MPa） | ≥3400 |
受拉弹性模量（MPa） | ≥2.4×105 |
伸长率（%） | ≥1.7 |
弯曲强度（MPa） | ≥700 |
层间剪切强度（MPa） | ≥45 |
仰贴条件下纤维复合材与混凝土正拉粘结强度（MPa） | ≥2.5，且为混凝土内聚破坏 |
单位面积质量（g/m2） | ≤300 |
2、碳纤维复合材浸渍/粘贴用胶粘剂安全性能指标
性能项目 | 性能指标 | |
胶体 性能 | 抗拉强度（Mpa） | ≥40 |
抗拉弹性模量（Mpa） | ≥2500 | |
伸长率（%） | ≥1.5 | |
抗弯强度（Mpa） | ≥50，且不得呈脆性（碎裂状）破坏 | |
抗压强度（Mpa） | ≥70 | |
粘结 能力 | 钢—钢拉伸抗剪标准值（Mpa） | ≥14 |
钢—钢不均匀扯离强度（Mpa） | ≥20 | |
与混凝土的正拉粘结强度（Mpa） | ≥2.5，且为混凝土内聚破坏 | |
不挥发物含量（固体含量）（%） | ≥99 | |

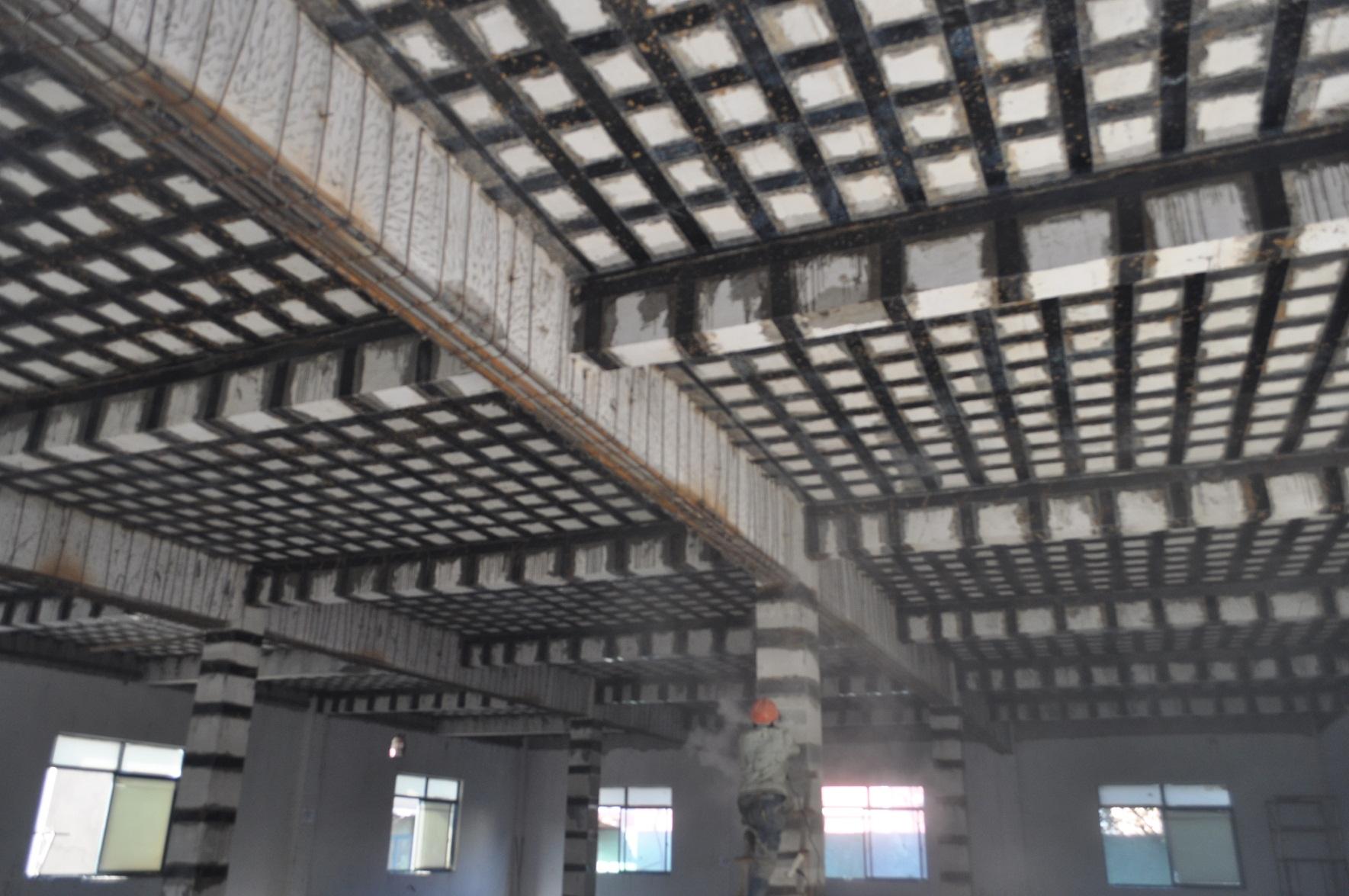

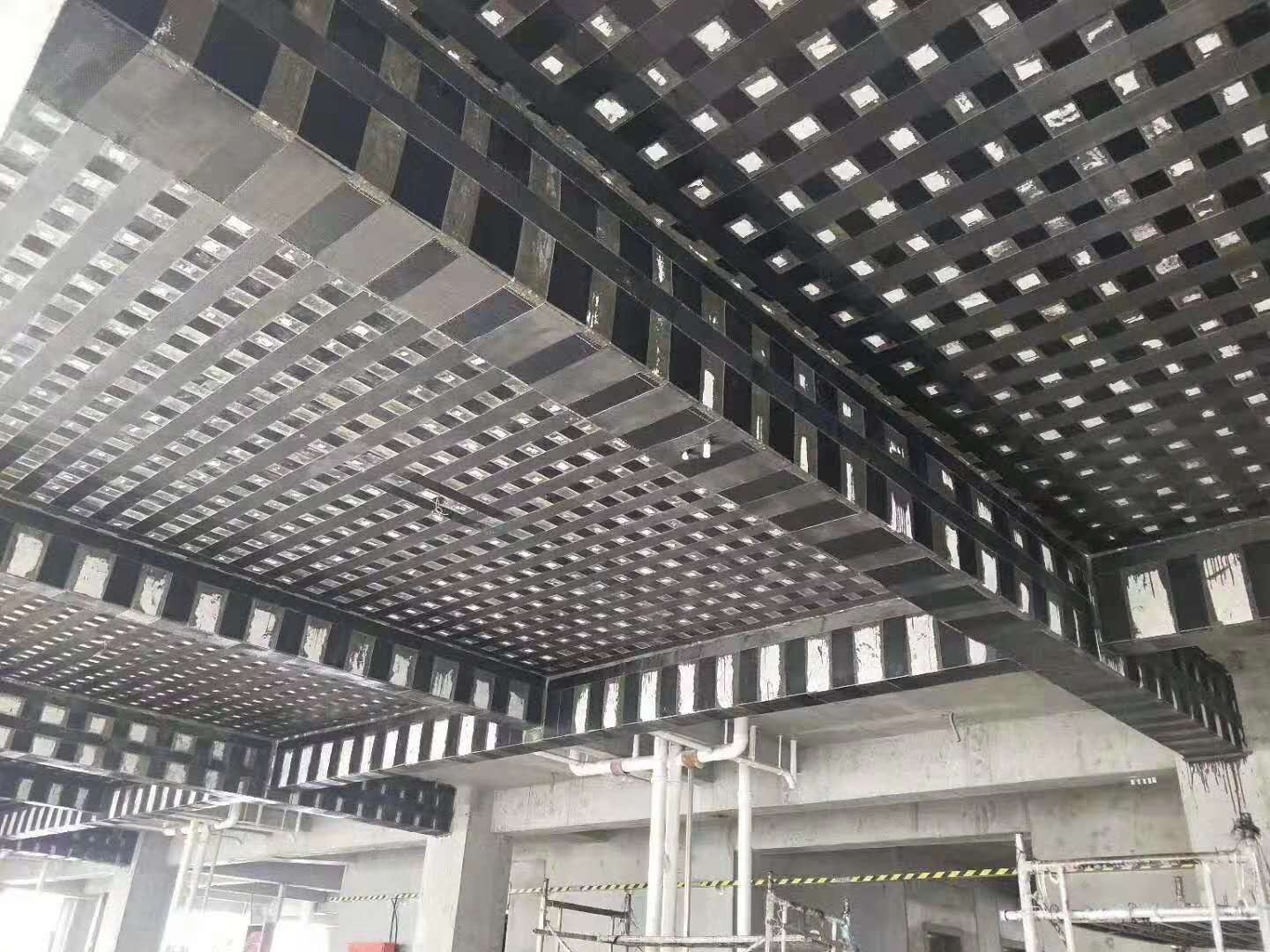

七、西安天力特种工程有限公司--企业业绩工程影像资料展示
西安天力特种工程有限公司--专业建筑加固技术企业
上一篇第一篇
下一篇预应力抗浮工程技术
