＜西部云谷2#3#裙房碳纤维布加固工程＞

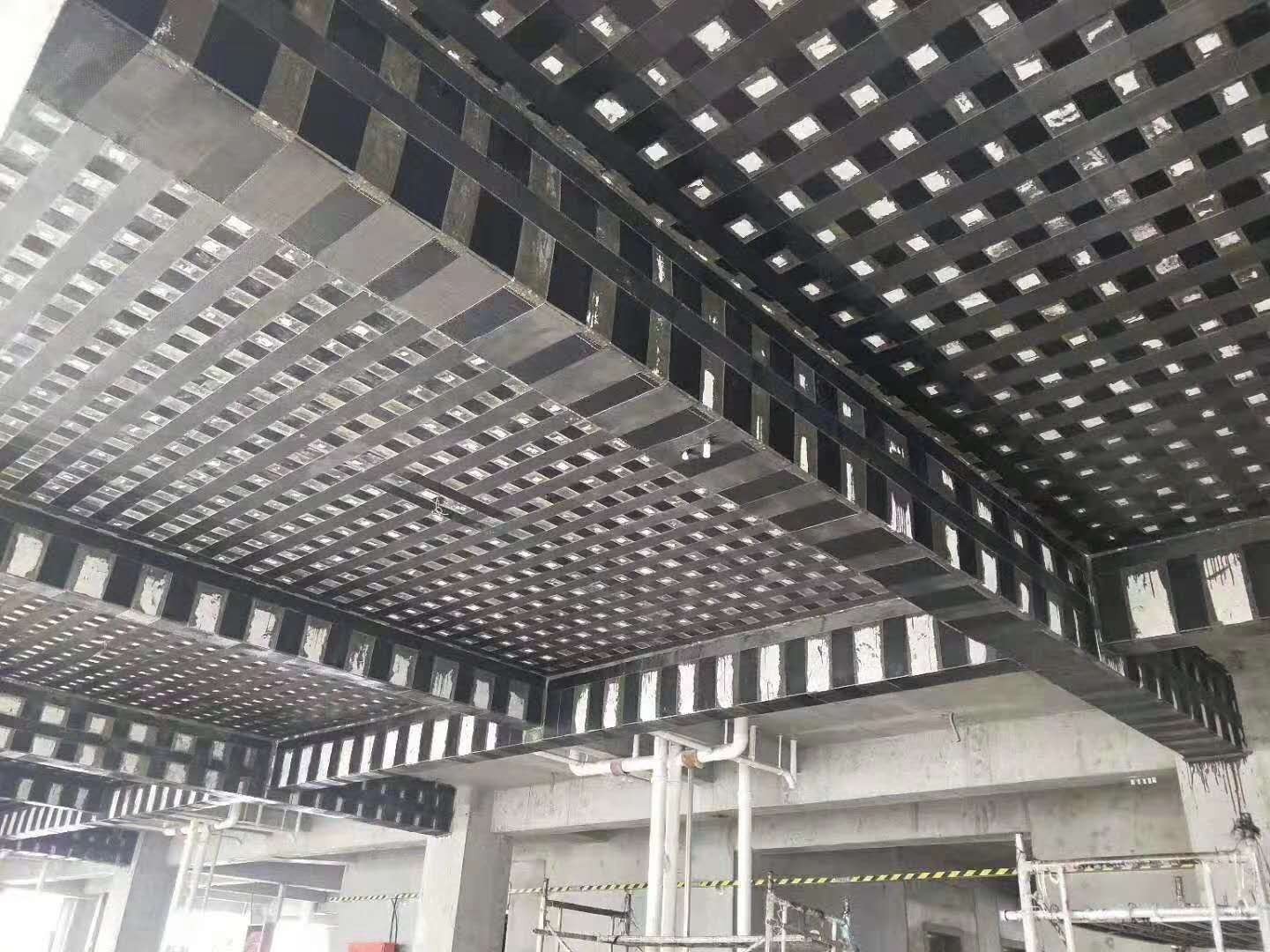

西部云谷2#3#裙房碳纤维加固工程于2020年4月进场，按照加固设计施工图先后完成结构裂缝修补，碳纤维布粘贴施工，湿式外包钢加固施工，植筋，化学锚栓施工，化学锚栓预埋，钢结构预埋件安装，历时施工工期55天，已于全部验收合格。
按照结构加固施工图和建筑结构加固施工规范严格管控，各项施工工艺满足设计要求。
碳纤维布的施工技术及施工工艺
加固材料要求
碳纤维布选用0.17mm厚I级布。
外粘型钢用胶粘剂必须采用专门配置的改性环氧树脂胶粘剂，设计要求满足规范4.5.5要求的A级胶。
碳纤维布复合材安全性能指标
类别 项目 | 单向织物（布） |
高强度I级 | |
抗拉强度标准值（MPa） | ≥3400 |
受拉弹性模量（MPa） | ≥2.4×105 |
伸长率（%） | ≥1.7 |
弯曲强度（MPa） | ≥700 |
层间剪切强度（MPa） | ≥45 |
仰贴条件下纤维复合材与混凝土正拉粘结强度（MPa） | ≥2.5，且为混凝土内聚破坏 |
单位面积质量（g/m2） | ≤300 |
碳纤维复合材浸渍/粘贴用胶粘剂安全性能指标
性能项目 | 性能指标 | |
胶体 性能 | 抗拉强度（Mpa） | ≥40 |
抗拉弹性模量（Mpa） | ≥2500 | |
伸长率（%） | ≥1.5 | |
抗弯强度（Mpa） | ≥50，且不得呈脆性（碎裂状）破坏 | |
抗压强度（Mpa） | ≥70 | |
粘结 能力 | 钢—钢拉伸抗剪标准值（Mpa） | ≥14 |
钢—钢不均匀扯离强度（Mpa） | ≥20 | |
与混凝土的正拉粘结强度（Mpa） | ≥2.5，且为混凝土内聚破坏 | |
不挥发物含量（固体含量）（%） | ≥99 | |
作业流程
加固方案详见施工图。
6.3碳布加固施工操作规程
6.3.1基层处理
应清除被加固构件表面的剥落、疏松、蜂窝、腐蚀等劣化混凝土，露出混凝土结构层，并用修复材料将表面修复平整。
表面有裂缝的，须先对裂缝进行灌缝或封闭处理。
被粘贴混凝土表面应打磨平整，除去表层浮浆、油污等杂质，直至完全露出混凝土结构新面。梁、柱等构件转角粘贴处要进行倒角处理井打磨成圆弧状，圆弧半径满足设计或规范要求，一般不应小于20~25mm。
混凝土表面应清理干净并保持干燥。
6.3.2涂刷底层树脂
应按产品供应商提供的工艺规定配制底层树脂。
应用滚筒刷将底层树脂均匀涂抹于混凝土表面。应在树脂表面指触于燥后立即进行下一步工序施工。
6.3.3找平处理
应按产品供应商提供的工艺规定配制找平材料。
应对混凝土表面凹陷部位用找干材料填补平整，且不应有棱角。
转角处应用找平材料修复为光滑的圆弧，半径应不小于20mm。
应在找平材料表面指触干燥后立即进行下一步工序施工。
6.3.4粘贴碳纤维片材
按设计要求的尺寸裁剪碳纤维布。
应按产品供应商提供的工艺规定配制漫渍树脂并均匀涂抹于所要粘贴的部位。
用专用的滚筒顺纤维方向多次滚压，挤除气泡，使浸渍树脂充分浸透碳纤维布。滚压时不得损伤碳纤维布。
多层粘贴重复上述步骤，应在纤维表面浸渍树脂指触干燥后立即进行下一层的粘贴。
在最后一层碳纤维布的表面均匀涂抹浸渍树脂。
6.3.5表面防护
为保证防护材料与碳纤维片材之间有可靠的粘结，宜在碳纤维布的表面涂抹树脂后，待其胶粘剂指触面干时洒一层细砂。
表面防护层：为了防火达到要求，如采用水泥砂浆保护层时，其厚度不小于20mm。此项由建设单位另行安排专业施工队伍施工。
